معرفی سنسور جک پنوماتیک و ویژگی های اساسی آن

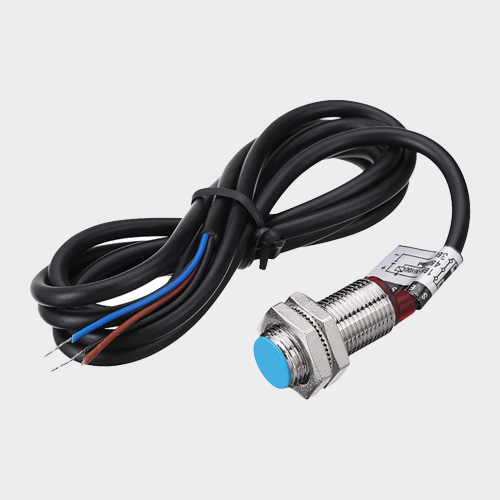

سنسور جک پنوماتیک

سنسور جک پنوماتیک چیست؟

سنسور جک پنوماتیک یک نمونه از پرکاربرد ترین سنسور های طراحی شده در صنعت می باشد. به طور معمول از این سنسور برای کنترل کورس حرکت سیلندر ها استفاده می شود. در زمان گذشته انسان برای انجام بسیاری از امور خود مجبور به استفاده از روش های سنتی بوده است؛ این روش ها معمولا انرژی و زمان زیادی را می طلبید. اما با پیشرفت علم و روی کار آمدن روش های جدید، انجام بسیاری از امور به امری ساده بدل شد. همانطور که می دانید امروزه دستگاه ها و ابزار های مختلفی طراحی شده اند که استفاده از هر یک از آن ها موجب راحتی امور خواهد شد. یکی از این ابزار ها، سیستم پنوماتیک است. سیستم پنوماتیک به فناوری هوای فشرده گفته می شود که تمامی امور مربوط به آن به وسیله هوای فشرده صورت می گیرد. در حال حاضر استفاده از سیستم های پنوماتیک جایگزین بسیاری از روش های قدیمی شده است. به گونه ای که همه روزه شاهد استفاده از این سیستم در موارد گوناگونی هستیم. اما یکی از مهم ترین قسمت های موجود در این سیستم، سنسور جک پنوماتیک است. جک های پنوماتیک با استفاده از این سنسور به تشخیص دقیق موقعیت خطی پیستون و فرمان گیری آن می پردازند. به طور کلی یکی از متداول ترین سنسورهای قابل استفاده در سیستم پنوماتیک نمونه مغناطیسی سنسور جک پنوماتیک است.

عملکرد سنسور جک پنوماتیک

سنسور جک پنوماتیک که از آن ها به عنوان سنسور های مجاورتی مغناطیسی نیز یاد می شود، از عملکرد متفاوتی برخوردار هستند. این سنسور ها براساس طراحی سیستمی خاصی که دارند، به میدان مغناطیسی اطراف آهنربای موجود در داخل جک پنوماتیک واکنش نشان می دهند. این موضوع سبب می شود تا از این سنسور به عنوان یکی از مهم ترین قسمت های موجود در جک پنوماتیک یاد شود. برای آگاهی بیشتر لازم است بدانید در طراحی سنسور جک پنوماتیک از کنتاکت های تیغه ای شکل استفاده شده که جنس این کنتاکت ها از مواد فرومغناطیس می باشد. مواد فرومغناطیس به موادی گفته شده که از ترکیب آلیاژ های مختلفی همچون آهن و نیکل حاصل می شوند. تمامی کنتاکت های سنسور جک پنوماتیک در داخل  یک لوله کوچک قرار می گیرند که این لوله از گاز های خنثی نیتروژن پر شده است. این سنسور از طراحی سیستمی آنچنان پیچیده ای برخوردار نبوده، اما میزان کارایی آن بسیار زیاد می باشد.

کاربرد های سنسور جک پنوماتیک

سنسور های جک پنوماتیک که با نام Proximity sensor شناخته می شوند، برای مصارف گوناگونی به کار می روند. در این میان، یکی از اصلی ترین کاربرد های سنسور های جک پنوماتیک، استفاده برای کنترل نمودن کورس حرکت سیلندر می باشد. به عبارتی با استفاده از سنسور جک پنوماتیک می توان میزان و سرعت حرکت سیلندر را کنترل نمود. بهتر است بدانید در سیستم های پنوماتیک از سیلندر به عنوان یکی از اساسی ترین قسمت های موجود یاد می شود. زیرا در سیستم پنوماتیک سیلندر نقش اصلی را ایفا می کند. به همین منظور نیاز است از یک سنسور جک پنوماتیک برای کنترل سیلندر استفاده شود.

چرا باید از یک سنسور برای جک پنوماتیک استفاده کرد؟

با مطالعه این مطلب یکی از مهم ترین سوالاتی که ایجاد می شود این است که، چرا باید از سنسور های جک پنوماتیک استفاده نمود؟ همانطور که در بخش قبلی این مطلب عنوان گردید، کنترل سیلندر یکی از مهم ترین وظایف سنسور جک پنوماتیک است. زیرا سیلندر به عنوان اصلی ترین قسمت یک سیستم پنوماتیک وظیفه ورود و خروج هوا و در نتیجه حرکت پیستون را بر عهده دارد.

 بنابراین، مهم است تا از یک ابزار کاربردی برای کنترل حرکت این وسیله استفاده شود. همچنین یکی از ویژگی‌های سنسور مغناطیسی جک پنوماتیک استفاده از یک میدان مغناطیسی برای بازخورد موقعیت پیستون است. این موضوع سبب شده تا در طراحی تمامی سنسور های جک پنوماتیک از یک آهن ربا استفاده شود. به طور کلی با استفاده از سنسور جک پنوماتیک شرایط مناسبی را برای اندازه گیری دقیق موقعیت پیستون فراهم می کند.

نصب سنسور جک پنوماتیک به چه صورت است؟

در حال حاضر بدنه جک پنوماتیک در دو نوع متداول DNC و چهار میل طراحی و تولید می شوند که هر یک از آن ها دارای روش نصب متفاوتی هستند. به همین جهت روش نصب سنسور جک پنوماتیک بر روی این بدنه ها به صورت زیر خواهد بود.

• جک چهار میل

جک چهار میل یکی از  نمونه های متفاوت جک های پنوماتیک بوده که دارای طراحی متفاوت است. در طراحی این جک از چهار میل در قسمت بیرونی آن استفاده شده که است. به همین علت اتصال سنسور جک پنوماتیک به آن، نیازمند به استفاده از پایه فلزی خواهد بود. در نهایت پایه سنسور به یکی از میله های موجود در قسمت بیرونی جک، متصل شده و سنسور آماده کار می شود.

• جک پنوماتیک DNC

از جک های پنوماتیک DNC به عنوان جک های پرطرفدار یاد می شود. این جک دارای طراحی مستطیل شکلی بوده که برای اتصال سنسور جک پنوماتیک به آن دو روش وجود دارد. در قسمت انتهایی بدنه جک های DNC شیار هایی وجود دارد که به کمک آن ها می توان سنسور را متصل نمود. همچنین نمونه های دیگر جک های پنوماتیک DNC دارای میله های کرواتی شکلی هستند که در اطراف بدنه جک تعبیه شده اند. با استفاده از این میله ها می توان سنسور جک پنوماتیک را متصل نموده و آن را برای انجام فرآیند مربوطه آماده نمود.

 بنابراین، مهم است تا از یک ابزار کاربردی برای کنترل حرکت این وسیله استفاده شود. همچنین یکی از ویژگی‌های سنسور مغناطیسی جک پنوماتیک استفاده از یک میدان مغناطیسی برای بازخورد موقعیت پیستون است. این موضوع سبب شده تا در طراحی تمامی سنسور های جک پنوماتیک از یک آهن ربا استفاده شود. به طور کلی با استفاده از سنسور جک پنوماتیک شرایط مناسبی را برای اندازه گیری دقیق موقعیت پیستون فراهم می کند.

نصب سنسور جک پنوماتیک به چه صورت است؟

در حال حاضر بدنه جک پنوماتیک در دو نوع متداول DNC و چهار میل طراحی و تولید می شوند که هر یک از آن ها دارای روش نصب متفاوتی هستند. به همین جهت روش نصب سنسور جک پنوماتیک بر روی این بدنه ها به صورت زیر خواهد بود.

• جک چهار میل

جک چهار میل یکی از  نمونه های متفاوت جک های پنوماتیک بوده که دارای طراحی متفاوت است. در طراحی این جک از چهار میل در قسمت بیرونی آن استفاده شده که است. به همین علت اتصال سنسور جک پنوماتیک به آن، نیازمند به استفاده از پایه فلزی خواهد بود. در نهایت پایه سنسور به یکی از میله های موجود در قسمت بیرونی جک، متصل شده و سنسور آماده کار می شود.

• جک پنوماتیک DNC

از جک های پنوماتیک DNC به عنوان جک های پرطرفدار یاد می شود. این جک دارای طراحی مستطیل شکلی بوده که برای اتصال سنسور جک پنوماتیک به آن دو روش وجود دارد. در قسمت انتهایی بدنه جک های DNC شیار هایی وجود دارد که به کمک آن ها می توان سنسور را متصل نمود. همچنین نمونه های دیگر جک های پنوماتیک DNC دارای میله های کرواتی شکلی هستند که در اطراف بدنه جک تعبیه شده اند. با استفاده از این میله ها می توان سنسور جک پنوماتیک را متصل نموده و آن را برای انجام فرآیند مربوطه آماده نمود.

چگونه سنسور سیلندر پنوماتیک مناسب را انتخاب کنید؟

امروزه راه های گوناگونی برای انتخاب سنسور های جک پنوماتیک پیشنهاد می شود که هر کدام از آن ها دارای مزایای گوناگونی هستند. اما در این میان یکی از بهترین راه های موجود پرسیدن از کارشناسان مربوطه است. اما در این میان، بهتر است بدانید امروزه در اکثر مواقع از سنسور جک پنوماتیک پرکاربردی همچون Hall effect sensor استفاده می شود. این سنسور در مقایسه با سایر نمونه ها از دوام و عمر طولانی برخوردار است. اما به طور کلی برای انتخاب یک سنسور مناسب باید مواردی همچون سرعت سوئیچینگ، محیط، نوع خروجی، مشخصات سیگنال، جهت گیری آهن ربا و ... را مورد توجه قرار دهید. جهت کسب اطلاعات بیشتر می توانید از طریق راه های ارتباطی موجود در صبا تولید نسبت به برقراری ارتباط، اقدام نمایید.

چگونه سنسور سیلندر پنوماتیک مناسب را انتخاب کنید؟

امروزه راه های گوناگونی برای انتخاب سنسور های جک پنوماتیک پیشنهاد می شود که هر کدام از آن ها دارای مزایای گوناگونی هستند. اما در این میان یکی از بهترین راه های موجود پرسیدن از کارشناسان مربوطه است. اما در این میان، بهتر است بدانید امروزه در اکثر مواقع از سنسور جک پنوماتیک پرکاربردی همچون Hall effect sensor استفاده می شود. این سنسور در مقایسه با سایر نمونه ها از دوام و عمر طولانی برخوردار است. اما به طور کلی برای انتخاب یک سنسور مناسب باید مواردی همچون سرعت سوئیچینگ، محیط، نوع خروجی، مشخصات سیگنال، جهت گیری آهن ربا و ... را مورد توجه قرار دهید. جهت کسب اطلاعات بیشتر می توانید از طریق راه های ارتباطی موجود در صبا تولید نسبت به برقراری ارتباط، اقدام نمایید.
